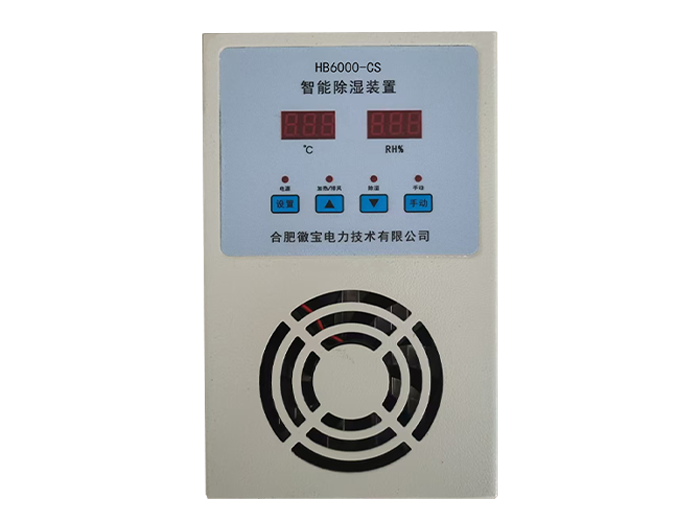

一、产品简介

1、工作原理：

智能除湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排出柜体，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度和绝对湿度同时下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生，也不会因高温而加速柜内器件及柜体的老化。智能型除湿装置把被动防止凝露方式,改为主动引导凝露，有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，保证电网安全运行。

2、产品特点：

1、专为电力行业设计，外形小巧精致，充分考虑安全距离，适用于对宽度及高度均受限制的场合。

2、迅速降低电气控制柜内湿度，将箱体中的水气冷凝后变成水直接排出箱体外，解除湿气困扰，保证电气设备运行安全。

3、一体化结构，电源内置。

4、带温湿度显示，工作阀值可调，全自动运行。

5、可扩展加热器控制功能和数据通讯功能。（根据用户需求选配）

3、产品主要技术参数

Ø 电源：AC220V（±10%），50Hz                   Ø 功率：60W

Ø 显示方式：3位数码管显示                     Ø 湿度启动阀值：85%（默认）

Ø 除湿量：400ml/天（温度35℃，湿度85%RH工况）Ø 工作环境：温度-15℃～50℃

Ø 适合工作湿度范围：35%～95%RH                Ø 推荐除湿空间：1～2m³

Ø 外形尺寸： 120*210*65mm³（宽*高*厚）        Ø 重量：1kg

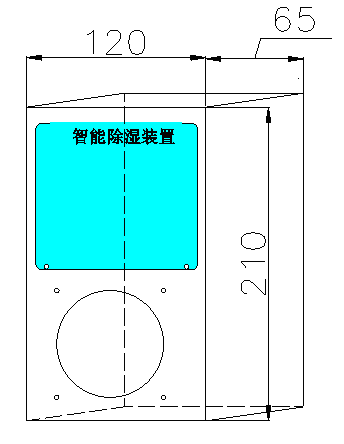

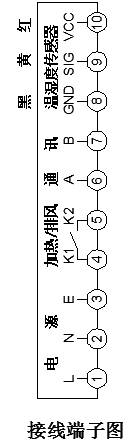

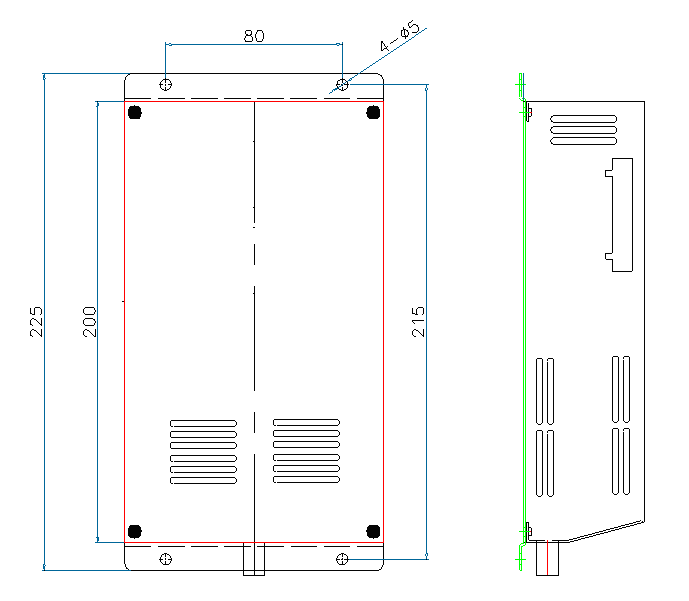

二、产品外形及尺寸和端子示意图(单位：mm）

三、安装

①用除湿装置自带固定支架安装，用M4螺钉固定，安装时除湿器竖放，不得倾斜、横置，出水口必须朝下。

②保证除湿装置四周与其他装置间有大于2厘米空间，保证正面风扇出风口畅通。

③将出水管一端接入除湿器排水口，用卡箍固定，出水管中间保持顺直，不缠绕，

不打结，以利排水。另一端通向柜体外。

④接线端子L/N接通电源即可。

⑤辅热接口可接电加热器（根据用户需求选配），RS485接口可将数据上传（根据用户需求选配）四、操作说明

1、手动模式：当除湿装置工作在自动状态时，按手动按钮，手动指示灯亮，此时除湿装置启动除湿模块；再按手动按钮后除湿装置转为自动模式，手动指示灯灭。

2、设置模式：电源接通后，除湿装置自检通过后，进入自动模式，数码显示当前的湿度值和温度值；按设置按钮可设置温度控制方式，除湿、加热和排风启动停止温湿度数值以及无线通讯地址；按上下按钮对数值进行调制，设置参数完毕回到温湿度数值显示界面。

设定参数及其意义如下表：

五、质量保证

5、本产品自交付之日起，提供一年质量保证。在质量保证期间内，由于产品质量原因导致的产品损坏，本公司予以免费维修，必要时予以免费调换。因使用不当等非质量原因造成的损坏，或超过产品质量保证期，本公司予以终身维修和维护，其费用由客户承担。

六、装箱清单

注：本公司保留最终解释权，若产品升级恕不另行通知。
