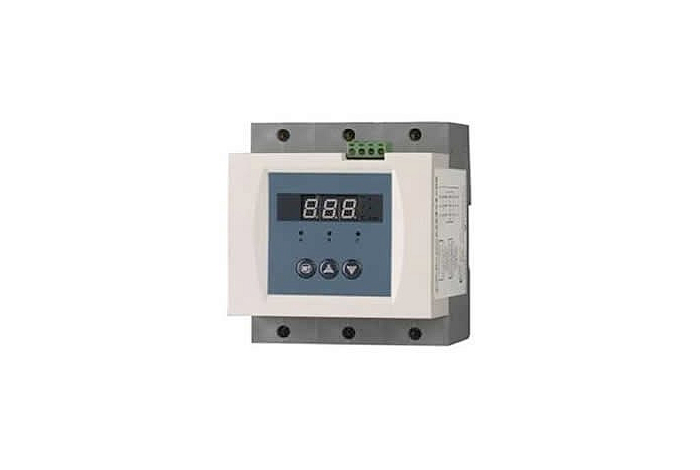

HB105智能复合开关

一、简介

HB105智能复合开关吸收了接触器内阻小、不发热、及零电压接通、零电流切除的优点。 开关的工作原理是将可控硅与磁保持继电器并接，当输入控制信号后，通过微处理器，自动寻找最佳投切点；确保过零投切，减小涌流；触点不烧结，由于采用了磁保持继电器，因而本开关只在投切瞬间消耗电能，而且由于磁保持继电器的接触电阻小，因而不发热，彻底避免了控制元件的烧坏现象。

二、使用条件

1、环境条件

①环境温度：-25℃～+60℃;

②相对湿度：+25℃时≤90%，短时可达100%;

③海拔高度：2000m以下;

④安装场所：无有害气体及蒸汽,且无导尘电性尘埃;不允许有较强烈的振动和冲击。

2、安全性能

①绝缘电阻：正常使用条件下不小于10MΩ；

②绝缘强度：各相对外壳、对地AC2500V/50HZ   1min；

3、外部信号控制方式：AC220V

三、功能特征

1、控制功能

①自动搜索最佳投入点，迅速响应；

②开关动作时，电压过零合闸，电流过零分闸。

2、保护功能

①空载运行时, 即使有外部控制信号，开关不合闸；

②正常运行时，出现缺相时自动跳闸，响应时间不大于0.2s；

③系统停电时，开关自动跳闸，响应时间不大于0.2s；

四、性能特征

①开关接触电阻小于等于0.03Ω。

②开关在额定电流负载下温升不大于10℃。

③系统电压处于额定电压的-20%~+20%范围内，开关正常工作。

④开关投入时涌流不大于1.2倍的电容额定电流。

⑤使用寿命：10万次。

⑥适合40Kvar及以下补偿电容。额定电流等级100A/60A/45A
