HB210-ZBD低压电动机保护说明书

一、简介

HB210-ZBD低压电动机保护具有过流I(短路)、过流II(过载)、过流III(过热)、过压保护、欠压保护、断相保护、启动保护(电机从启动到正常运行过程监控)、重合闸功能。能自动识别电机启动和停止状态，一旦电机启动，保护控制开始运行。该装置全中文操作菜单，122*32液晶点阵显示，采用32位处理器，具有实时监控能力。

二、功能介绍

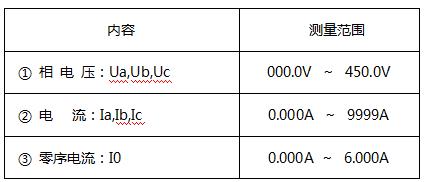

⒈电量测量

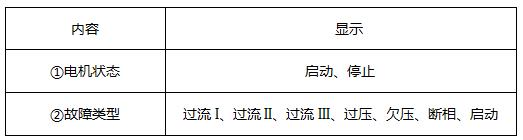

⒉电机状态和故障类型记录

3.测量方式

①三相四线

②CT变比：1~5000

4.显示方式

蓝屏液晶汉显，122*32点阵，滚动显示所有数据。参数设置简单快捷。

5.通讯接口

①一个RS485口

②MODBUS通讯规约（RTU模式）

③波特率： 4.8K/9.6K

④地址：1~254

三、技术指标

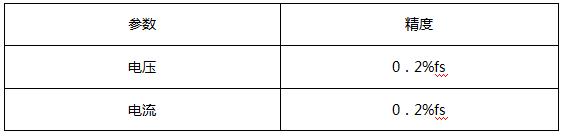

①精度指标

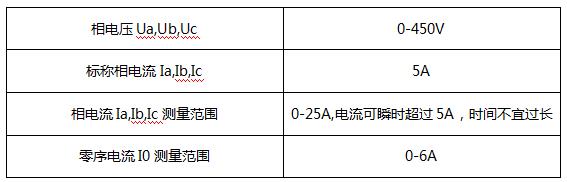

②输入量程

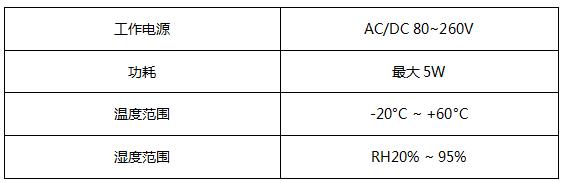

③其它

④尺寸

四、参数设置

例如：电流互感器为200A/5A，电流变比应设置为40（200/5）

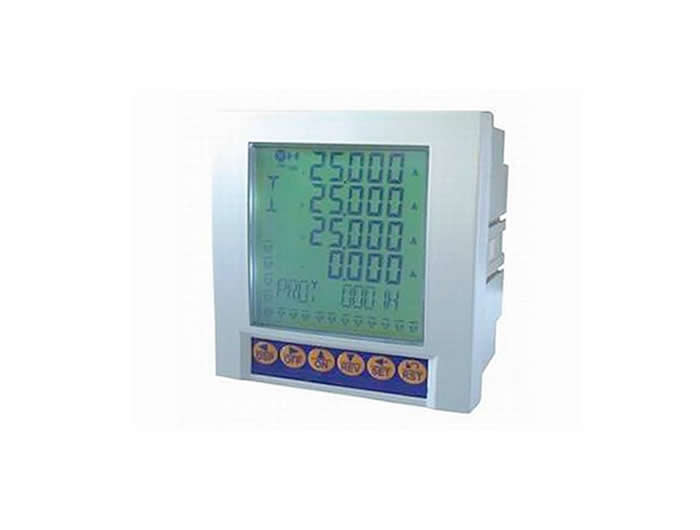

五、外观及外型尺寸

六、显示画面

装置上电后轮循显示上面3个界面，查看时可以使用键和键翻页选择。

七、菜单画面

在显示界面中按键进入主菜单1，按键和键选择内容，再按键进入详细菜单设置。当某一保护功能设置为“跳闸”时，该保护右侧为“√”；反之设置为“禁止”时，该保护右侧为“×”。参数菜单画面较多，不全部详细列出，上面仅画出过流I的参数菜单。

参数设置方法：按键进入数据位选择状态“”，在按键和键改变加亮显示数据值，修改结束后退出到显示界面后参数才保存。

注意：在菜单画面中设置的参数，只有退出到显示界面时才保存，参数才完成更改。

八、保护工作原理示意图

1)启动状态与运行状态转变

注：由于电机启动时电流比较大，持续时间大约2秒，因此在启动状态只可设置投入启动保护和过流I保护，一旦电机电流降到正常进入运行状态，除启动保护不再运行外，其它保护均可设置运行。如果故障后重合闸，只要电机从启动状态无故障运行到运行状态，重合闸自动复位。

2)过流I保护

3)过流II保护

4)过流III保护

5)过压保护

6)欠压保护

7)断相保护

注：HJ继电器为常开，TJ分闸继电器为常闭,故障发生时瞬时断开，需外加中间继电器控制电机起停
