HB150智能温湿度控制器

一、功能概述

HB150温湿度凝露控制器系选用高可靠性微处理器与高性能的温湿度凝露传感器，以智能化软件控制技术组合而成。控制器具有抗干扰能力强、控制精度高，实时监测环境的温湿度变化情况，当环境温度超过温度下限、湿度超过湿度上限时，启动负载；反之，负载自动断开，恢复监测状态。可有效地防止运行中的电力设备由于环境温湿度过高而引发的各类事故，实现加热/除湿控制自动化。该温湿度凝露控制器经长期应用，具有完全可靠，安装简便，免维护，长期稳定运行等特点，可广泛应用于各类电力柜体（高低压开关柜、箱式变电站、环网柜、操作机构箱等）的配套设施中，以及各种建筑、船舶、仓储等对湿度凝露有监控制要求的场合。

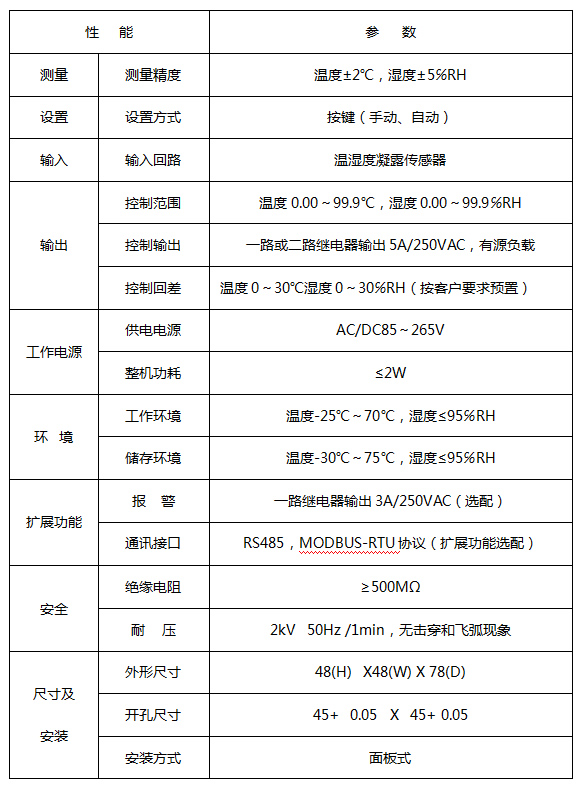

二、主要技术指标

三、操作使用说明

1、每套产品包括主设备一个，温湿度传感器一只；

2、温度/湿度启控：

自动加热下限（加热启动）：10℃； 自动加热上限（加热停止）：20℃；

手动加热下限（加热强制停止）：45℃；

自动除湿上限（加热/排风除湿启动）：80%RH；

自动除湿下限（加热/排风除湿停止）： 75%RH；

手动除湿下限（加热/排风除湿强制停止）： 50%RH。

温控、湿控分别对应控制Ⅰ、Ⅱ指示灯。

3、温湿度凝露控制器工作方式：(可通过面板上的按钮设定)

自动方式： 自动/手动按键往下按，设备处于自动方式，设备自动除湿/加热。当环境温度大于自动加热下限时，控制灯Ⅰ亮，加热启动；当环境湿度大于自动除湿上限时，控制灯Ⅱ亮，除湿加热或排风启动；当环境温度降到自动加热上限时，控制灯Ⅰ灭，加热停止；当环境湿度降到自动除湿下限时，控制灯Ⅱ灭，除湿加热或排风停止。

手动方式：自动/手动按键弹出，设备处于手动加热/除湿状态，设备强制加热/除湿。当环境温度降到手动加热下限时，控制灯Ⅰ灭；当环境湿度降到手动除湿下限时，控制灯Ⅱ灭，除湿强制停止，以防止负载长时间启动。

4、报警系统：当温湿度凝露传感器未连接好、短路或温湿度凝露传感器有故障时，报警灯亮，同时报警继电器闭合，负载控制（加热/除湿）继电器强制停止。

四、特别提醒：

不可将温湿度凝露传感器直接浸入水中或向其滴水、喷淋高温蒸汽，否则容易导致温湿度凝露传感器短路，控制器不能正常工作！

如发现仪表工作反常，应检查传感器走线是否断线、短路、反接，检查工作电压及工作环境温度等工作条件是否在规定范围。

调试完成后，仪表应设置在自动加热/除湿状态。

五、面板及接线（仅为48X48外形）

面 板 图

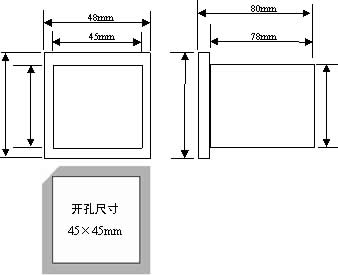

 六、外形及安装尺寸（仅为48X48外形)

七、订货须知

签定订货合同时应详细写明所需要的型号、规格，扩展功能及特殊规格需加文字说明。例如产品外形48X48、一温一湿度输入的温湿度控制器产品订货号为:HB150。

每套产品包括：仪表一台，温湿度传感器1只，使用说明书一份，合格证一张(贴在仪表外壳上)。

选配件：加热器（功率50W、100W、150W、200W、300W、500W）；风扇功率由用户根据需要确定。
