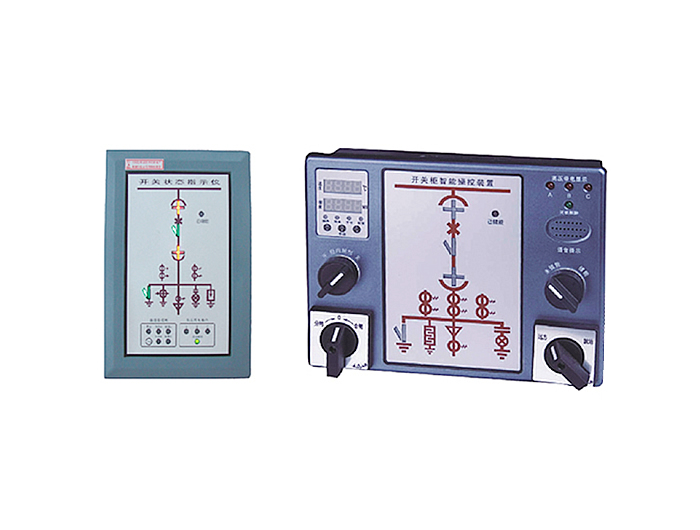

一、产品简介

HB400系列开关状态显控装置，是根据当前中压开关柜技术发展而开发设计的一种新型装置。集一次回路模拟图、开关状态、接地刀闸位置、弹簧储能状态、高压带电指示、高压带电闭锁、以及温湿度控制、分合闸控制、就地远方切换、照明控制、储能控制等多功能于一体，大大简化开关柜的面板结构设计，广泛适用于3~35KV的各种开关柜

广泛适用于3-35KV户内各类高压开关柜。具有如下功能：

* 一次动态模拟图显示；

* 储能指示；

* 高压带电显示及解锁；

* 环境温湿度控制；

* 加热断线报警；

* RS485通讯接口（选配）；

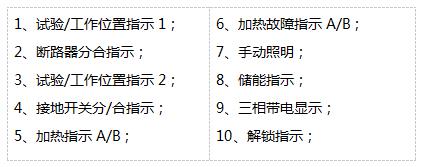

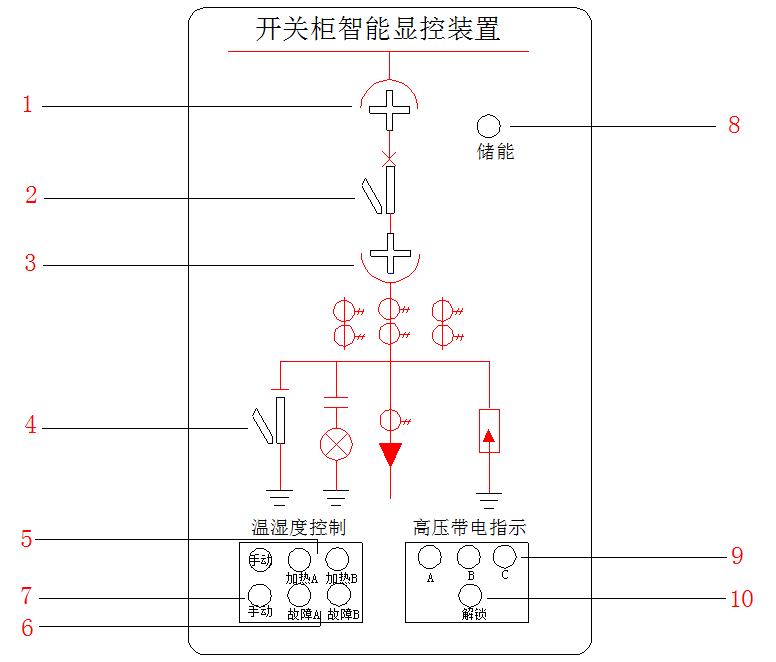

2、装置正面效果图

3、技术指标

1) 电气参数

工作电压：AC/DC 220V、110V；

功耗：小于10W；

绝缘：大于100兆欧；

2) 工作温度范围：-20℃----65℃;

3) 介质强度：大于AC2000V;

4) 相对湿度：小于95%;

5) 抗电磁干扰性能：符合IEC255-22标准规定;
