HBWXX二次微机消谐

一、产品概述

1、概述

HBWXX系列微机智能消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对PT电压的采集，对电网谐振时的各种频率成份能快速分析，准确的辨别出：接地故障、过压故障和谐振故障。

如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

2、功能及特点

模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
实时监控系统状态，对出现的异常运行状态（接地故障、过压故障和电网谐振）做出准确判断，并作出及时动作；
工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；
故障追忆功能，显示最近20次历史故障记录；
具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
双硬件看门狗电路确保软件运行的可靠性；
中文液晶显示，运行状态清晰，菜单式操作，方便易用。

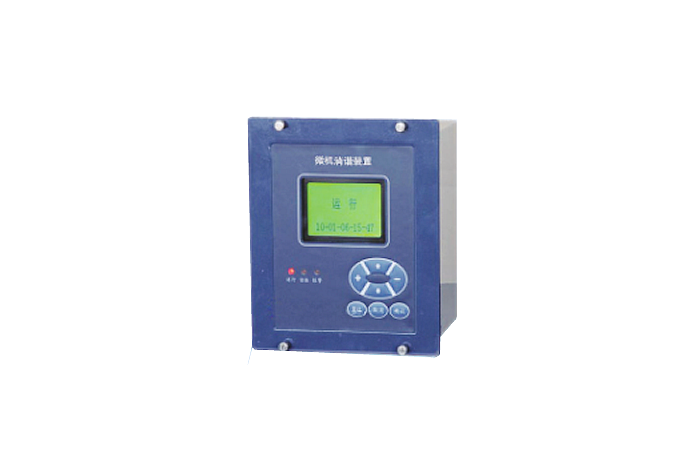

3．装置正面效果图

运行： 正常运行指示灯，闪烁频率1Hz;

谐振： 谐振故障指示，谐振故障消除后熄灭；

报警： 故障指示，系统正常运行后熄灭；

←↑↓→：菜单选择和参数调整按键；

确认： 进入下级菜单和确认参数设定按键

取消： 返回上级菜单和取消参数设定按键；

复位： 系统重新启动按键。

4．工作原理

微机消谐装置控制器是基于PT提供的开口电压信号而设计的产品。装置总体结构如下图所示：主要由微处理器、按键显示、信号输出和电源等模块构成。
